干式變壓器和油浸式變壓器是使用最多的兩種變壓器，與油浸式變壓器相比較，干式變壓器的防火性能更好，多用于對于防火要求較高的場所，如醫院、機場、車站等場所，但相對來說價格更高，對環境也有一定的要求，比如不能太潮濕、不能有太多的灰塵和污穢等。

由于干式變壓器具有抗短路能力強、維護工作量小、運行效率高、體積小、噪音低等優點, 常用于防火、防爆等性能要求高的場所。廣泛用于局部照明、高層建筑 、機場，碼頭CNC機械設備等場所。

簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器，冷卻方式分為自然空氣冷卻（AN）和強迫空氣冷卻（AF）。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行；由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。

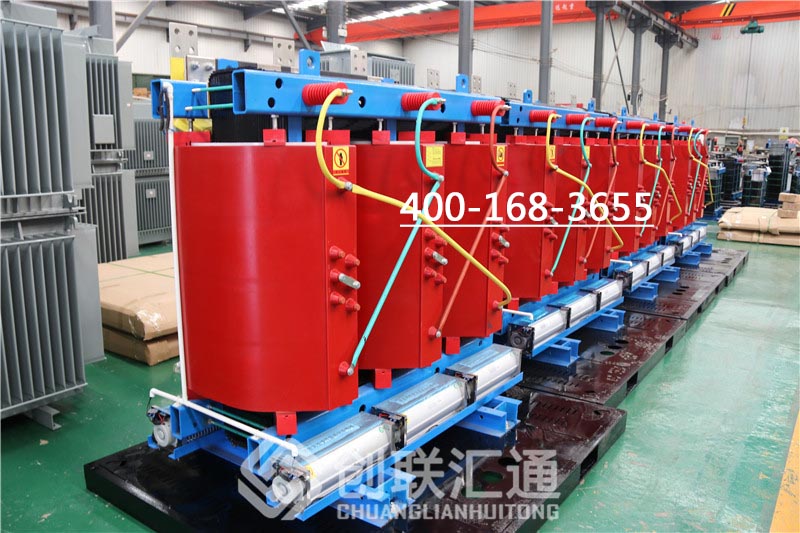

其結構主要由硅鋼片組成的鐵芯和環氧樹脂澆注的線圈組成, 高低壓線圈之間放置絕緣筒增加電氣絕緣, 并由墊塊支撐和約束線圈, 其零部件搭接的緊固件均有防松性能。

干式變壓器的結構特點

干式變壓器廣泛用于局部照明、高層建筑 、機場，碼頭，CNC機械設備等場所，簡單的說它就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。

   干式變壓器的結構特點如下：

1.干式變壓器安全，防火，沒有污染，可直接運行于負荷中心;

2.采用國內先進技術，機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命長;

3.低損耗，低噪音，節能效果明顯，免維護;

4.干式變壓器散熱性能好，過負載能力強，強迫空冷時可提高容量運行;

5.防潮性能好，適應高濕度和其他惡劣環境中運行;

6.干式變壓器可配備完善的溫度檢測和保護系統。采用智能信號溫控系統，可自動檢測和巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機，并有報警、跳閘等功能設置;

7.體積小，重量輕，占地空間少，安裝費用低。

鐵芯：采用好的冷軋晶粒取向硅鋼片，鐵芯硅鋼片采用45度全斜接縫，使磁通沿著硅鋼片接縫方向通過。

繞組形式：

⑴纏繞;

⑵環氧樹脂加石英砂填充澆注;

⑶玻璃纖維增強環氧樹脂澆注(即薄絕緣結構);

⑷多股玻璃絲浸漬環氧樹脂纏繞式(一般多采用3，因?yàn)樗苡行У姆乐節沧⒌臉渲_裂，提高了設備的可靠性)。
