非晶合金變壓器廣泛采用的新S9型配電變壓器，其鐵心所采用的導磁材料通常為30Z140高導磁冷軋硅鋼片，其飽和磁密比非晶合金高，產品設計時所選取的磁通密度通常在1.65～1.75T之間。這也就是非晶合金鐵心配電變壓器比新S9型配電變壓器空載損耗低的一個主要原因

非晶合金變壓器利用導磁性能突出的非晶合金，來用作制造變壓器的鐵芯材料，最終能獲得很低的損耗值。但它具有許多特性，在設計和制造中是必須保證和考慮的。主要體體現以下幾個方面：

(1)非晶合金片材料的硬度很高，用常規工具是難以剪切的，所以設計時應考慮減少剪切量。
(2)非晶合金單片厚度極薄，材料表面也不是很平坦，則鐵芯填充系數較低。
(3)非晶合金對機械應力非常敏感。結構設計時，必須避免采用以鐵芯作為主承重結構件的傳統設計方案。
(4)為了獲得優良的低損耗特性，非晶合金鐵芯片必須進行退火處理。
(5)從電氣性能上。為了減少鐵芯片的剪切量，整臺產品的鐵芯由四個單獨的鐵心框并列組成，并且每相繞組是套在磁路獨立的兩框上。每個框內的磁通除基波磁通外，還有三次諧波磁通的存在，一個繞組中的兩個卷鐵芯框內，其三次諧波磁通正好在相位上相反，數值上相等，因此，每一組繞組內的三次諧波磁通向量和為零。如一次側是D接法，有三次諧波電流的回路，當在感應出的二次側電壓波形上，就不會有三次諧波電壓的分量。

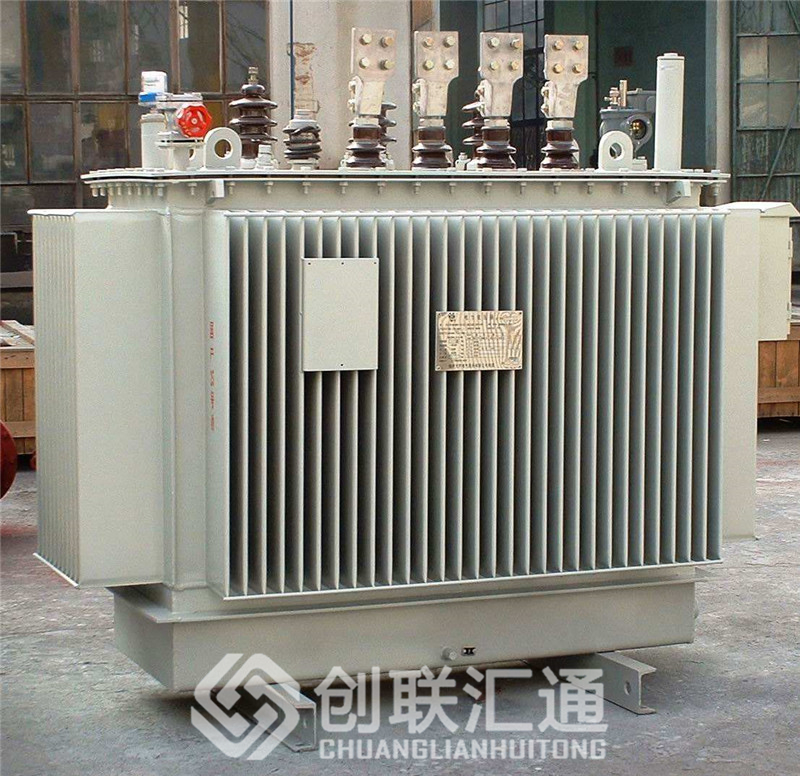

根據上面分析，三相非晶合金配電變壓器最合理的結構為：鐵芯，由四個單獨鐵芯框在同一平面內組成三相五柱式，必須經退火處理，并帶有交叉鐵軛接縫，截面形狀呈長方形。繞組，為長方形截面，可單獨繞制成型的，雙層或多層矩形層式。油箱，為全密封免維護的波紋結構。
